Soustruh OPTIturn TH 5630 D

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os DPA 31 Plus.

Upínání vřetene Camlock DIN ISO 702-2 č. 8
Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
Zaručená házivost čela vřetene <0,015 mm

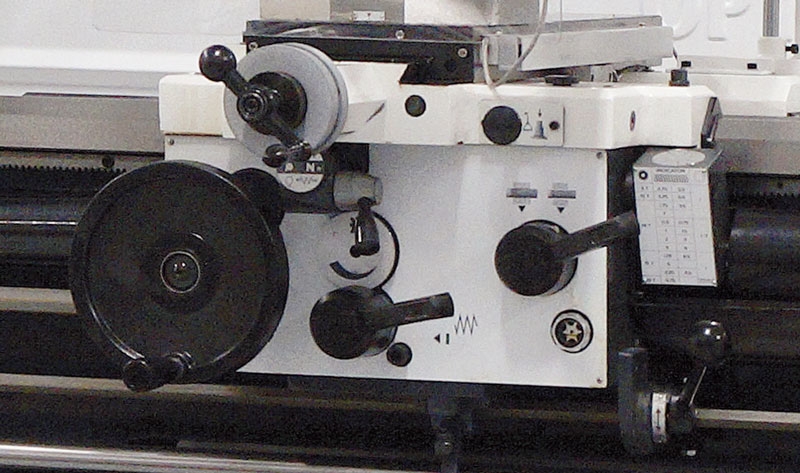

Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
Podstavec a lože stroje jsou odlity z jednoho kusu litiny
Vyjímatelný můstek lože
Kalené a broušené vodící plochy lože
Centrální mazání vodících ploch
Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

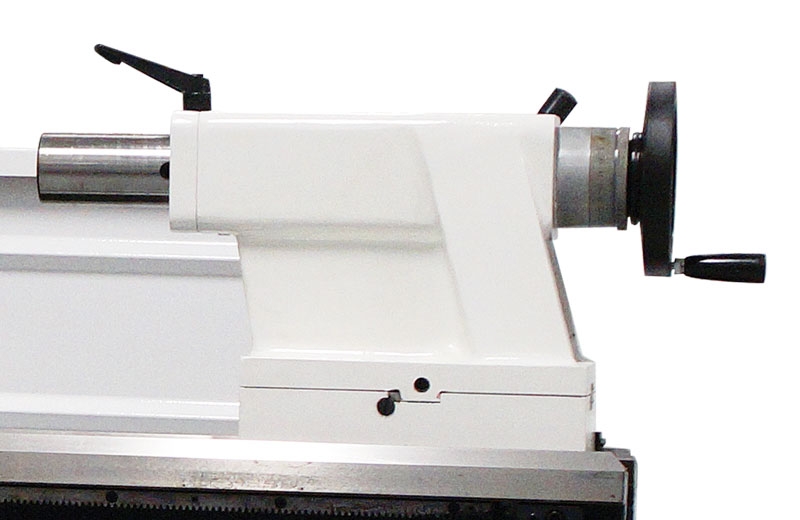

Koník přestavitelný o ±13 mm
Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení dle DIN 8606 (nástrojařská přesnost)
Sklíčidlo „Made in Czech Republic" - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Digitální odměřování polohy DPA 31 Plus
Přehledná fóliová klávesnice
Vysoká pracovní přesnost
Snížené procento chyb
Měřící lišta s čtecí hlavou na podélném suportu
Magnetické pásky na příčném a nožovém suportu

Posuv příčný	0,020 –0,573 mm/ot. (35 )
Posuv podélný	0,059 –1,646 mm/ot. (35 )
Závit modulový	0,1 –7 M.P. (34 )
Závit metrický	0,2 – 14 mm/ot. (47 )
Výkon motoru chladícího čerpadla	100 W
Otáčky - provedení Vario	10–2500ot/min
Počet rychlostních stupňů	12
Max. posuv nožového suportu	130 mm
Posuv pinoly	180 mm
Závit palcový	2 – 112 záv./1“ (60 )
Otáčky	25–1600ot/min
Délka můstku	270 mm
Výška hrotu	280 mm
Hmotnost	3000 kg
Vzdálenost mezi hroty	3000 mm
Max. posuv příčného suportu	316 mm
Šířka lože	350 mm
Max. točný průměr nad suportem	355 mm
Závit trapézový	4 –112 D.P. (50 )
Elektrické připojení	400 V
Rozměry (š × v × h)	4340×1460×1150mm
Max. točný průměr nad ložem	560 mm
Příkon	7500 W
Max. točný průměr bez můstku	790 mm
Průchod vřetene	80 mm
Upnutí vřetene	Camlock DIN ISO 702-2 č. 8
Kužel pinoly koníku	MK5
Kužel vřetene	MK7
Plynulá změna otáček	Ne
